依需定制 智能加工 優質高效 節能環保
全國服務熱線：
山東億達激光科技有限公司

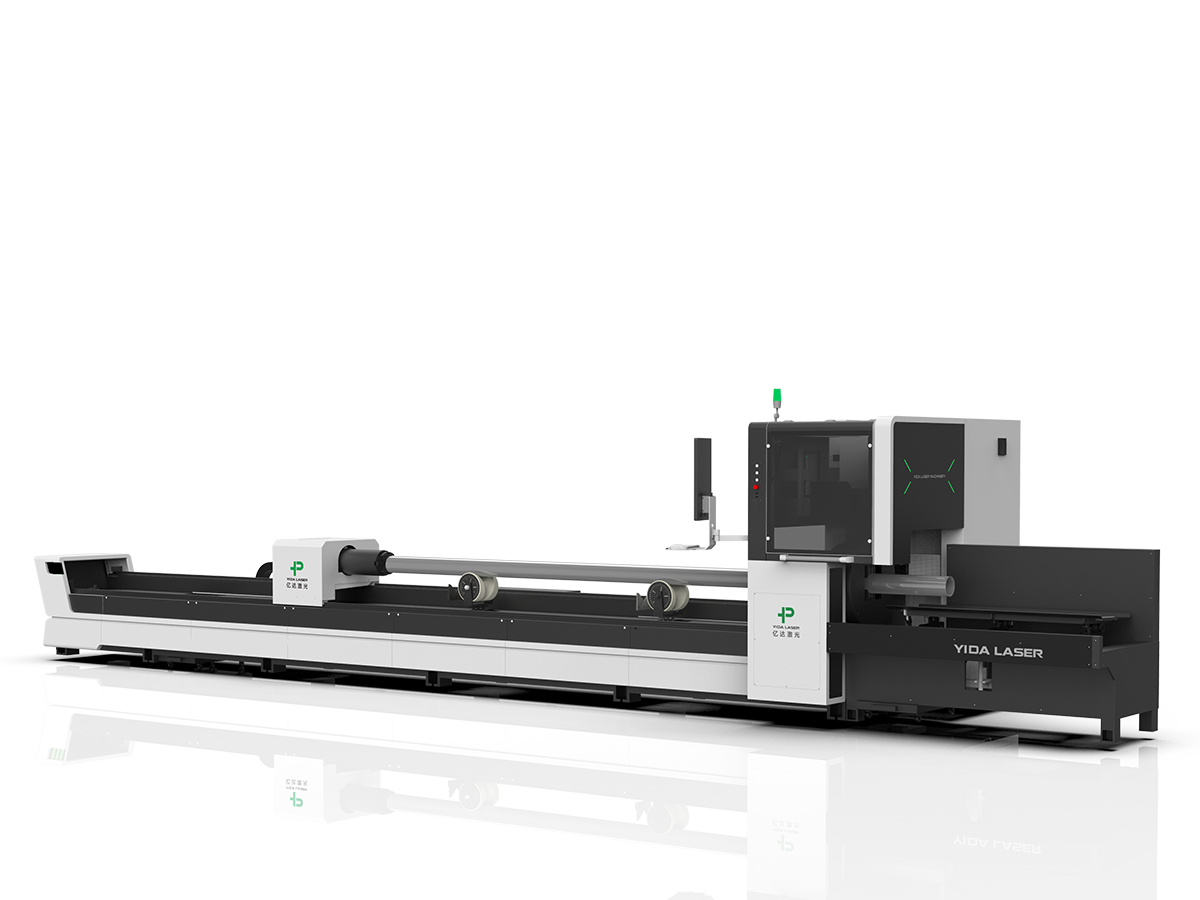

管材固定采用高精度卡盤夾持，卡盤通過伺服電機同步帶的傳動方式達成，專用系統，一體式操作流程，適合各種管材的多樣化切割。
管材和型材被到處使用—從機床與設備制造到家具產業。其中，激光器開辟了全新的設計可能，因此越來越多的設計工程師利用激光切割管材與型材的優勢，需求得以顯著提升。發掘廣泛的激光切管領域解決方案。
| 功能參數表 ●標配 ○可選配 ×無需配置 | 6035Q | 6023Q | 6016Q | ||
| 項目 | 子項 | ||||
| 基本參數 | 管材截面形狀 | 圓管、方管、矩形管、橢圓管、長圓管（跑道圓）、角鋼、槽鋼等管材 （有其他截面形狀請咨詢產品經理） | 圓管、方管、矩形管、橢圓管、長圓管（跑道圓）、角鋼、槽鋼等管材 （有其他截面形狀請咨詢產品經理） | 圓管、方管、矩形管、橢圓管、長圓管（跑道圓）、角鋼、槽鋼等管材 （有其他截面形狀請咨詢產品經理） | |
| 管材尺寸范圍 | 圓管：φ20-φ350mm 方管 ：□20-□254mm 外接圓直徑≤350mm | 圓管：Φ20-Φ230mm 方管：□20 - □160mm 外接圓直徑≤230mm | 圓管：Φ10-Φ160mm 方管：□10 - □110mm 外接圓直徑≤160 mm | ||
| 可加工管材的最大長度 | 6500mm | 6500mm | 6500mm | ||
| 智慧功能 | 快-高效易用 | 閃電穿孔 | ● | ● | ● |
| 高速切割工藝包 | ● | ● | ● | ||
| 輪廓誤差自動補償 | ○ | ○ | ○ | ||
| 自動管材檢測 | 四面尋邊 | 四面尋邊 | 四面尋邊 | ||
| 切割氣體自動調整 | 氧氣 | 氧氣 | 氧氣 | ||
| 激光頭自動調焦 | ● | ● | ● | ||
| 激光切割工藝數據庫 | ● | ● | ● | ||
| 性能 | 管材要求 | 管徑＜φ50mm 管材壁厚≥1mm； 管徑r≥φ50mm 薄壁管的管壁與直徑的比值不小于1/40 | 管徑＜φ50mm 管材壁厚≥1.2mm； 管徑≥φ50mm 薄壁管的管壁與直徑的比值不小于1/40 | 管徑＜φ50mm 管材壁厚≥1.2mm； 管徑r≥φ50mm 薄壁管的管壁與直徑的比值不小于1/40 | |
| 最大落料長度 | 3000mm | 3500mm | 3500mm | ||
| 最短余料 | 100mm | 100mm | 100mm | ||
| 外形尺寸 | 13500×3500×2500mm | 13500×3200×2500mm | 13500×3200×2500mm | ||
| 管材最大重量 | 800KG | 280KG | 200KG | ||
| 總重 | 8000kg | 4500kg | 4200kg | ||
| 定位精度 | 0.05mm | 0.05mm | 0.05mm | ||
| 重復定位精度 | 0.03mm | 0.03mm | 0.03mm | ||
| 卡盤最大轉速 | 100r/min | 120r/min | 120r/min | ||
| 卡盤送料軸最大速度 | 100m/min | 100m/min | 100m/min | ||
| 激光頭移動軸最大速度 | 95m/min | 95m/min | 95m/min | ||
| 卡盤送料軸最大加速度 | 1G | 1G | 1G | ||
| 激光頭移動軸最大加速度 | 1G | 1G | 1G | ||
導入外部文件時，會自動對原圖進行自動優化
導入圖形后，可以快速的設置引線、微連、補償?shù)裙に嚕钆渑啃薷墓δ埽梢院芸焱瓿烧骞に嚨脑O(shè)置。
支持浮動坐標系和工件坐標系，既能滿足靈活生產的要求，也能方便的實現批量生產。
對于機床的使用情況，可以提供豐富及時的統計。
支持光電尋邊和電容尋邊，快速的矯正板材偏差角度。
使用龍門同步功能，每次回原點都會矯正雙驅軸的偏差。
| 適配軟件 | UltraCut精密激光加工系統 |
| 適配主站 | CypTronic-EP總線主機 |
| I/O從站 | HPL2720E總線輸入輸出資源拓展卡 |
| BCL4516E總線I/O拓展板（選配） | |
| 電源要求 | 24V DC/5A |
| PSO功能 | 支持9種出光控制模式，出光點間距0.1μm-10μm可設置 |
| 軸控制 | 最多支持32個EtherCAT伺服驅動器同步控制 |
| 資源拓展 | 最多支持32個EtherCAT輸入輸出從站拓展 |
| 性能 | 最高支持5G加速度 |
| 精度 | 理論控制精度±1um |
| 工作環境 | 溫度：0~60℃ |
| 濕度：10%~90%RH（無凝露） |
| 功能 | 支持等間距出光控制（PSO）功能，可設置出光間距0.1-10μm |
| 九種出光控制模式，可適配各類超快激光器 | |
| 通過rs232、EtherNET連接激光器，實現關鍵參數狀態的讀寫 | |
| 支持過渡線、導入導出線、飛行切割、變速點編輯、圓弧自動降速等工藝功能 | |
| 支持雙y軸加工應用場景 | |
| 支持并行plc自定義編輯，配合更豐富的自動化流程 | |
| 匹配ModbusTCP、ADS或其他標準通訊協議、滿足在線式生產的需要 | |
| 選配視覺定位模塊，應對圓、十字或其他通用型mark點識別定位加工 | |
| 控制 | 通訊：采用RTOS實時內核，總線控制信號周期默認1ms |
| 精度：軌跡精度1μm，綜合實現±3μm的實際加工效果 | |
| 支持干涉儀數據補償及機床垂直度補償 |
適用于各種金屬材質、厚度和形狀的管材切割，能夠滿足不同行業的需求。例如，在機械制造、建筑等領域，管材激光切割機都有著廣泛的應用。
????山東億達激光科技有限公司是一家專業研發、生產激光切割機的現代化制造企業。公司自成立以來注重技術、品質、應用、市場等多方面資源的優化整合，以“高效率、高性能、高精度”為導向的激光切割機，廣泛應用于：汽車、鋼鐵、船舶、機械、航空航天、國防、軌道交通等各領域。億達激光專注于大、中、小幅面激光切割機。圍繞“以精立業，以質取勝”的經營理念，不斷完善產品品質，深得廣大客戶的信賴與支持！了解最新產品報價可以聯系我們網站 http://www.ydjgkj.cn/ 上的電話，我們會第一時間跟您聯系。
如果大家對于我們的Q款切管機系列還有什么疑問的話，歡迎您點擊我們的網址，進行咨詢：http://www.ydjgkj.cn/受國別影響，此產品分類與此說明可能有所不同。保留技術、裝備、價格與配件范圍方面的更改權利。 請與您當?shù)氐穆?lián)系人取得聯系，以便了解您所在國家是否可提供該產品。
